Giới thiệu:

Động cơ không chổi than chính hãng ZD đang đưa yêu chuộng nhất hiện nay trên thế giới, loại có thiết kế chịu lực cao, và cho momen xoắn lớn cho các tải trọng nặng, hoạt động chính xác , tốc độ cao, mạnh mẽ, sử dụng bền bỉ.

-Ví dụ về một số loại: ZD brushless motor:

Z5BLD100-24GU-30S /5GU30KB(24V-100W,số hộp  thẳng, tỉ lệ giảm tốc 30:1)

Z5BLD120-24GU-30S/5GU10KB(24V, 120W, hộp sốthẳng, tỉ lệ  giảm tốc 10:1)

Z5BLD200-48GU-30S/5GU30L (48V, 200W, Hộp số kiểu chữ L, tỉ lệ giảm tốc 30:1)

Z5BLD200-220GU-30S/5GU9RT(220V, 200W, hộp số bẻ góc 90 độ, trục ra thẳng, tỉ số giảm tốc 9:1)

Z5BLD90-24GU-30S/5GU200RC(24V, 90W, hộp số kiểu bẻ góc 90 độ, trục ra hollow (có lỗ), tỉ số giảm tốc 200:1)

-Driver tương thích: BLD-300B

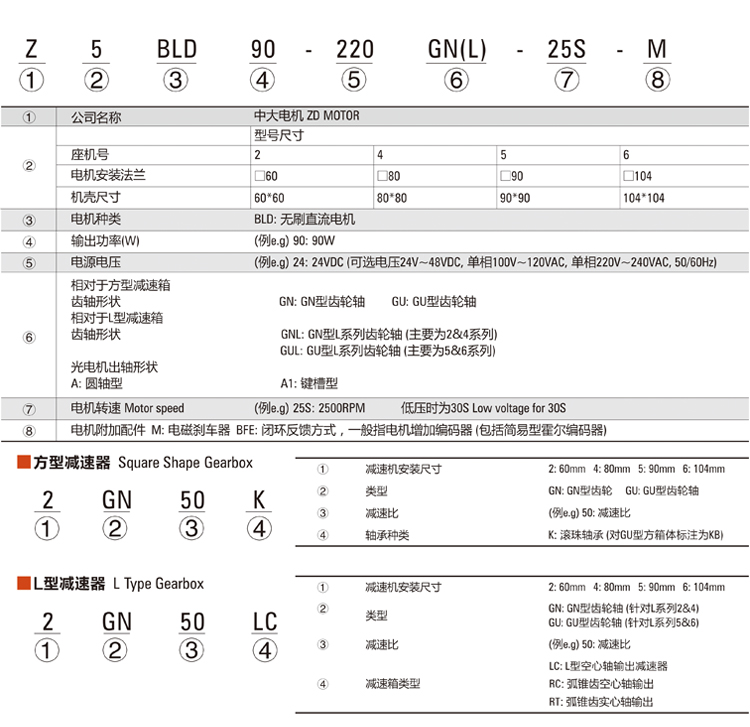

*Chú ý: Mã hộp số quy định kiểu dáng của sản phẩm:

Ví dụ:

1/ 5GU30KB => Mã đuôi K hoặc KB là thể hiện hộp số nối thẳng như hình bên dưới.

2/ 5GU30RT => Mã đuôi RT là thể hiện hộp số bẻ góc 90 độ, trục ra thẳng như hình bên dưới.

3/ 5GU30RC => Mã đuôi RC là thể hiện hộp số dạng bẻ góc 90 độ, trục đầu ra có lỗ (hollow)  như hình bên dưới.

4/ 5GU30L => Mã đuôi L là thể hiện hộp số dạng chữ L, trục đầu ra sau hộp số vẫn thẳng hướng với motor và có dạng lỗ (hollow)   như hình bên dưới ( một số sp ký hiệu là LC, chúng là một).

-Mã trên động cơ chỉ thể hiện điện áp mà động cơ hoạt động được và công suất động cơ, mã 30S ở đuôi thế hiện động cơ thế hệ mới có tốc độ tối đa 3000RPM trên trục động cơ khi chưa qua hộp giảm tốc. tốc độ sau hộp giảm tốc bằng 3000 chia cho tỉ số giảm tốc.  Còn muốn điều khiển động cơ chạy nhanh hay chậm là do độ rộng xung PWM điều khiển từ PLC (có tần số 1khz-10khz) phát vào chân SV của Driver BLD-300B, độ rộng xung từ 0%-100% sẽ cho ra điện áp trung bình đặt vào chân SV từ 0-5V tương ứng với tốc độ từ 0 đến Max, muốn đảo chiều động cơ thì đổi mức logic của tín hiệu đảo chiều từ PLC đến Driver BLD-300B(Chân F/R), Hãm động cơ (chân BRK), Stop: EN,…

-Ngoài ra khi kết nối động cơ với Driver cần kết nối 2 dây nguồn điện cho Driver (Chân DC+/DC-), 3 dây motor (U/V/W), các dây Encoder (REF-,HW,HV,HU,REF+), các tín hiệu điều khiển từ PLC đến (SV,COM, F/R, EN, BRK, SPEED, ALRM).
